크레인 레일 후크 볼트

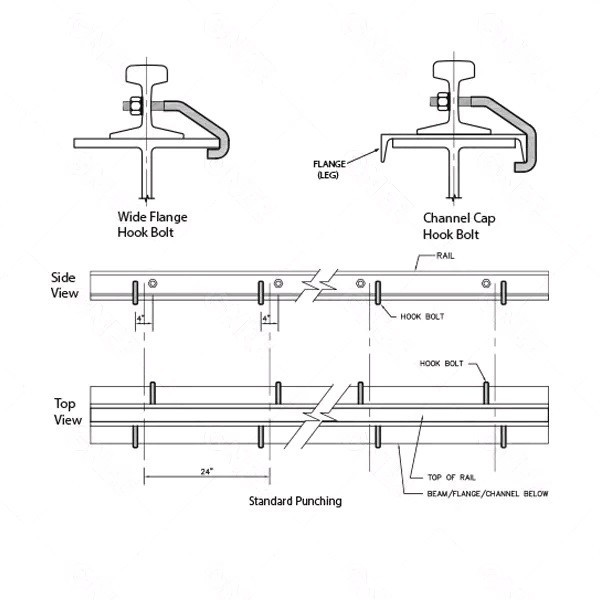

크레인 레일 후크 볼트는 크레인 작동 레일을 고정하는 데 특별히 사용되는 주요 고강도 패스너입니다. 빔이나 채널에 설치된 크레인 레일은 일반적으로 J 후크 볼트로 고정됩니다. 레일 시스템을 콘크리트 기초 또는 강철 구조물 기초에 단단히 고정하여 크레인의 안전한 작동을 위한 기본 보장인 크레인의 동적 하중 하에서 레일이 정확한 위치와 안정성을 유지하도록 보장합니다. 후크 볼트의 고정 방법은 레일 네트워크에 구멍을 뚫는 것이며 구멍 간격은 일반적으로 24인치이며 구멍은 3~4인치의 구멍 간격으로 쌍으로 뚫습니다. 후크 볼트는 레일 단면과 빔 크기에 따라 개별적으로 설계됩니다...

문의 보내기

제품 소개

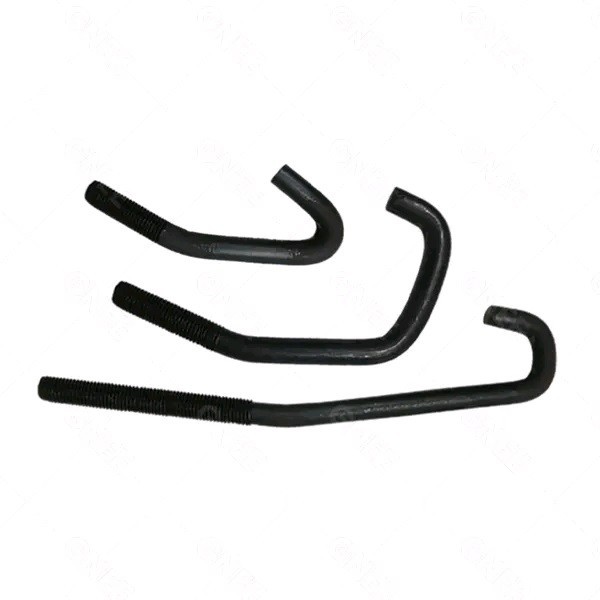

크레인 레일을 강판, 침목 또는 기초 프레임에 고정하는 데 사용되는 특수 부착 요소는 크레인 레일 후크 볼트이며 때로는 레일 후크 볼트 또는 크레인 트랙 볼트라고도 합니다. Wuxi Lanling Railway Equipment Co., Ltd.에서 생산한 당사의 크레인 레일 후크 볼트는 산업용 트랙 시스템, 오버헤드 크레인, 갠트리 크레인 및 항만 크레인의 고강도 용도로 설계되었습니다.

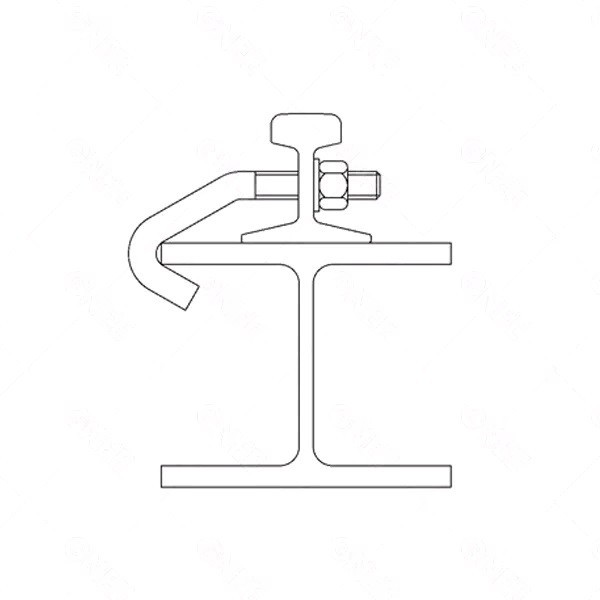

동적 하중 하에서 안정적이고 진동에 강한 레일 위치를 지정하기 위해 각 후크 볼트에는 크레인 레일 플랜지 주위에 단단히 고정되는 정밀하게 설계된 "J" 또는 "L" 끝이 있습니다.

Certificate

기술 사양

Lanling은 다음과 같은 크레인 레일 후크 볼트를 제공합니다. 우리는 고객에게 맞춤형 서비스를 제공합니다. 원자재, 크기 및 표면 처리를 맞춤 설정할 수 있습니다.

사양	매개변수
치수 사양	직경 범위: M20, M24, M30, M36(공통) 전체 길이(L): 매립 깊이(L1) + 노출 길이(L2) + 후크 길이 – 매립 깊이(L1): 15d~25d(d= 볼트 직경) 이상, 하중을 기준으로 계산 – 노출 길이(L2) : 50~100mm 이상 (레일 높이 + 클램프 두께 + 너트 높이 포함) 후크 치수: ASME B18.2.6/DIN 7990에 따른 내경 및 직선 세그먼트
등급 사양	강도 등급: 등급 8.8, 10.9(표준); 극한 부하의 경우 12.9+ 표준: – ASTM F1554 (Gr 36/55/105) – EN 14399(HV 시리즈) – JIS B1186
적용 가능한 표준/레일	레일 유형: QU70, QU80, QU100, QU120(볼트 간격은 레일 베이스 너비와 일치) 디자인 코드: – EN 1992-4(유럽 콘크리트 앵커링) – ACI 318-19 부록 D (미국 표준) – GB/T 10183 (중국 크레인 레일 설치) 볼트 간격: 500~1500mm(높은 휠-하중 영역에서 감소)
소재 및 표면 처리	모재: 고강도-강도 합금강(예: ASTM A449, A354 BD, EN 14399 HV) 표면 처리: – 용융-아연 도금(C3-C5 부식 환경 표준) – Dacromet/에폭시 코팅(높은-부식 환경) – 스테인레스 스틸(특수 용도)

후크 볼트 주문 시 다음 사항을 명시하십시오.

레일 크기
빔 또는 채널
후크 볼트 직경
필요한 수량

크레인 레일 J 후크 볼트의 성능

성능	기술적인 매개변수
당김-강도	– M24 볼트: 110kN 이상(C30 콘크리트) – M30 볼트: 250kN 이상(C40 콘크리트)
전단 저항	– M24 볼트: 85kN 이상 – M30 볼트: 180kN 이상
피로생활	200만 사이클(동하중 ±50 MPa 미만)
초기{0}}장력	– M24 볼트(10.9등급) : 225kN – M30 볼트(10.9등급) : 460kN
부식 저항	– 표준: 용융-아연 도금(염수 분무 500시간 이상) – 강화: Dacromet 코팅(염수 분무 1000시간 이상)
온도 범위	– 표준: -22°F~+302°F – 최저-온도: -58°F ~ +212°F
